Название "Нагревательные маты DEVI" объединяют несколько моделей тонких матов для теплого пола, которые отличаются между собой некоторыми конструктивными особенностями, такими как толщина нагревательного провода, материал изоляции кабеля, площадь обогрева и удельной мощностью мата. Но несмотря на такие отличия, технология установки нагревательных матов различных моделей практически не отличается.
Нужно помнить, что одножильные греющие маты
в конструкции нагревательного провода имеют одну нагревательную жилу и питающие провода к такому мату подведены с разных концов. Соответственно при монтаже следует учитывать, что оба питающих кабеля необходимо будет подключать к терморегулятору.
У двухжильных нагревательных матов
подключение питающего провода выполнено с одного конца мата и возвращать к терморегулятору второй провод не нужно, так как его просто нет.

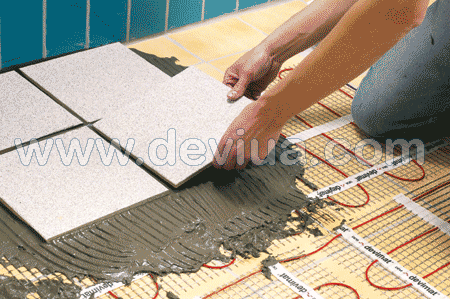

Так как предназначение тонких нагревательных матов - ремонтируемые полы или полы, где нет уже возможности поднимать уровень пола вверх, то устанавливаются они непосредственно под покрытие пола - керамическую плитку в тонкий слой плиточного клея.
Мат изготавливается в виде рулона синтетической сетки определенной ширины и длины с закрепленным на ней клейкой лентой нагревательным кабелем.
Учитывая эти особенности и размеры самого мата нужно отталкиваться при проектировании теплого пола и его монтаже.

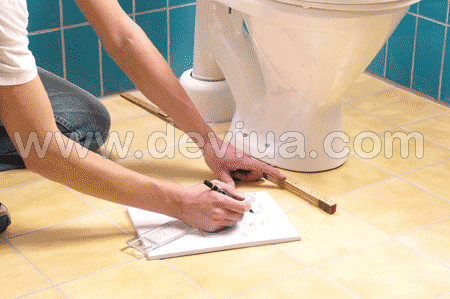

1. Первое, что необходимо сделать - вычислить свободную площадь, которую нужно будет подогревать.
Под мебелью, ванной душевой кабиной и т.п. теплый пол не устанавливается. Исходя из полученной площади выбирается наиболее подходящий нагревательный мат.
Площадь нагревательного мата должна быть равной расчетной или чуть меньшей.
Помните: нагревательный кабель и нагревательный мат обрезать ЗАПРЕЩЕНО!
Это полностью готовое изделие и оно должно быть целиком разложено на площади.
Нагревательные жилы не должны соприкасаться и не должны пересекаться!
Максимальная допустимая удельная мощность теплого пола внутри помещения не должна превышать 200 Вт/м.кв.
2. Второе. Определите место установки терморегулятора на стене.
К этому месту необходимо подвести питающий провод от электрического распределительного щитка. Если у Вас несколько зон подогрева, подведите питание к каждому терморегулятору отдельно.
Все нагревательные кабели или нагревательные маты должны подключаться через защитные
устройства УЗО.
3. Третье. Приступаем к монтажу.
Нужно подготовить (если еще не готово) место для установки терморегулятора на стене.
От места установки регулятора опустить вертикально вниз штрабу с размером примерно 25х25 мм, для того, чтобы там смогла поместиться гофрированная трубка для датчика температуры и питающий провод нагревательного мата.

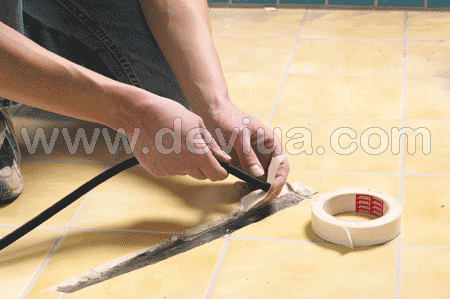

Подготовить место для датчика в полу - сделать штрабу 20х20 мм для гофрированной трубки. Датчик должен находиться строго посередине между нагревательными жилами - для этого во время укладки совместите штрабу с матом.
На полу нанесите разметку подогрева пола в соответствии с Вашим планом.

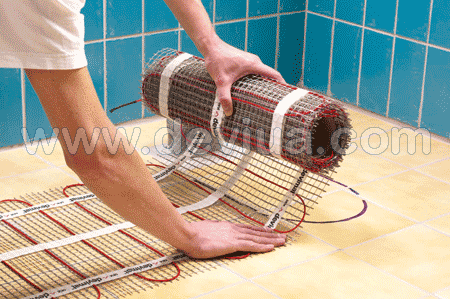

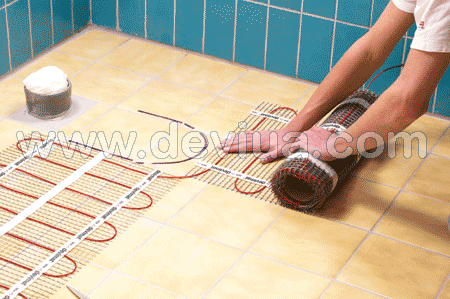

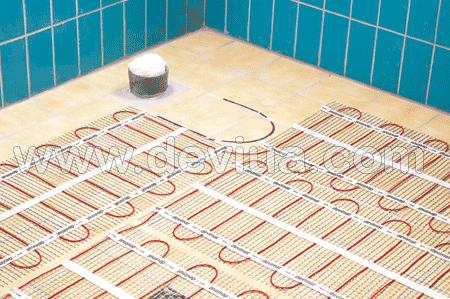

Разложите нагревательный мат на полу. Где необходимо разрежьте

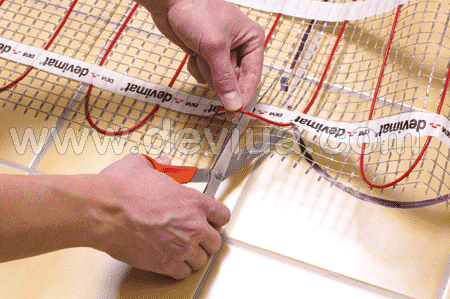

синтетическую сетку (только сетку, НЕ КАБЕЛЬ) и поверните мат.

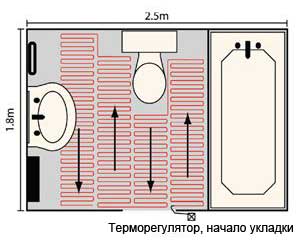

Мат должен заполнить всю площадь подогрева равномерно без соприкасания и пересекания нагревательных проводов.
Установите в гофрированной
трубке датчик температуры на проводе так, чтобы нижний конец трубки был закрыт от попадания раствора или клея.
Верхний конец трубки и питающий провод мата должны быть заведены внутрь распределительной коробки для терморегулятора.
Зафиксируйте, закрепите нагревательный мат к полу, закрепите трубку для датчика в полу и в стене и закрепите монтажную коробку для терморегулятора.
ПРОВЕРЬТЕ - датчик должен свободно выходить и входить из трубки. Это необходимо для возможности его замены в случае, если он выйдет из строя.
ПРОВЕРЬТЕ - электрическое сопротивление нагревательного мата (нагревательной жилы) должно соответствовать заявленному в паспорте кабеля (смотрите этикетку). Сопротивление между нагревательной жилой и проводом заземления (экраном) должно быть бесконечным.
Для большей наглядности Вы можете посмотреть краткую иллюстрированную схему монтажа, которая существенно облегчит Вашу работу.
